ما هو تجميع كابل الترددات اللاسلكية؟

مع الانتشار الواسع للتقنيات الذكية، ازداد استخدام ملحقات الكابلات في صناعات الإلكترونيات والاتصالات بشكل ملحوظ. ولكن ما الذي يُشكّل تحديدًا مجموعة كابلات الترددات اللاسلكية؟ هذا سؤال شائع، وغالبًا ما يكون مصدرًا رئيسيًا للالتباس لدى المبتدئين في مجال الكابلات. فيما يلي، نقدم شرحًا مُبسطًا للمفاهيم الأساسية لمساعدة الجميع على فهم هذا الموضوع معًا.

أولاً: ما هو تجميع الكابلات؟

تشمل تجميعات الكابلات بشكل أساسي الأسلاك، وأسلاك المغناطيس، والأسلاك المعزولة للمحركات والأجهزة الكهربائية، وكابلات الطاقة، وكابلات الاتصالات، والكابلات الضوئية. وبشكل عام، تشير تجميعة الكابلات إلى المواد المستخدمة لنقل الطاقة والاتصالات ونقل البيانات ذات الصلة. لا يوجد حد فاصل صارم يفصل بين الأسلاك والكابلات. عادةً ما تُسمى المنتجات ذات عدد أقل من النوى والأقطار الأصغر والهياكل الأبسط بالأسلاك. على وجه التحديد، تُصنف الموصلات غير المعزولة على أنها أسلاك، بينما تُصنف جميع الموصلات الأخرى على أنها كابلات. علاوة على ذلك، تُسمى الموصلات ذات مساحة المقطع العرضي الأكبر (أكبر من 6 مليمترات مربعة) بالأسلاك الكبيرة، بينما تُسمى تلك ذات المساحة الأصغر (أقل من أو تساوي 6 مليمترات مربعة) بالأسلاك الصغيرة. كما يُشار إلى الأسلاك المعزولة غالبًا باسم أسلاك البناء (أو كابلات التوصيل). تشمل فئات الكابلات كابلات الطاقة، وكابلات التحكم، وكابلات التعويض، والكابلات المحمية، وكابلات درجات الحرارة العالية، وكابلات الكمبيوتر، وكابلات الإشارة، والكابلات المحورية، والكابلات المقاومة للحريق، والكابلات البحرية، وغيرها الكثير. تتكون جميع هذه الكابلات من عدة خيوط من الأسلاك الموصلة، وتُستخدم لربط الدوائر الكهربائية والأجهزة المنزلية وغيرها من الأجهزة.

ثانيًا: ما هي مجموعة الكابلات؟

تُعدّ مجموعة الكابلات مكونًا للتوصيلات الكهربائية يُستخدم لربط الأنظمة أو الأنظمة الفرعية الإلكترونية المختلفة؛ وهي تتألف من أنواع مختلفة من الأسلاك المعزولة والكابلات المحمية والموصلات الكهربائية. مع الانتشار الواسع لاستخدام مجموعات الكابلات في قطاع الاتصالات، أصبحت المتطلبات المتعلقة باستقرار أدائها الكهربائي وعمرها الافتراضي ومقاومتها للظروف البيئية أكثر صرامة. حاليًا، تتميز معظم مجموعات الكابلات الشائعة الاستخدام بموصلات في كلا الطرفين مع جزء من الكابل بينهما؛ ويتم توصيل الكابل والموصلات عن طريق الكبس أو التجميع الميكانيكي أو اللحام، ثم يتم حمايتها بواسطة أنابيب الانكماش الحراري أو قولبة الحقن.

ثالثًا: التصنيفات الأساسية لكابلات الترددات الراديوية المحورية

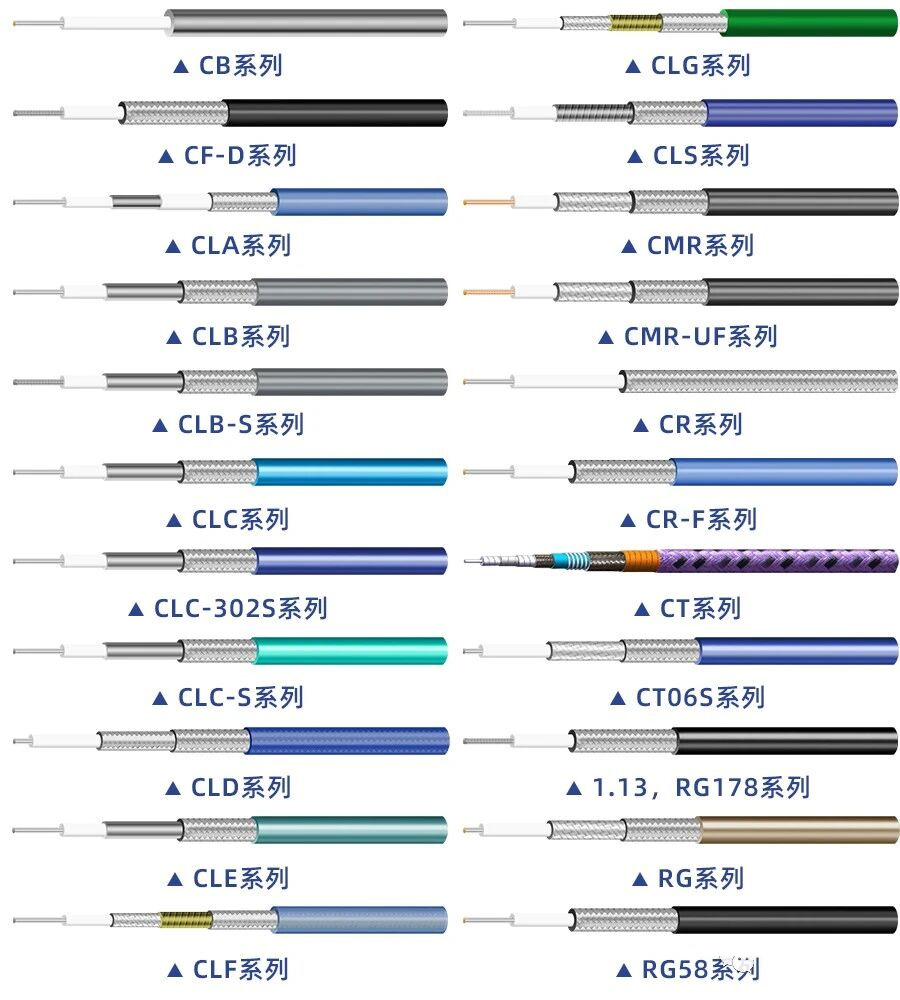

تُصنّف مجموعة كابلات الترددات اللاسلكية المحورية الحالية للشركة وفقًا لخصائص التطبيق الأربعة عشر التالية: سلسلة CLA (منخفضة الفقد، مستقرة الطور)، سلسلة CLB (منخفضة الفقد للغاية، مستقرة الطور)، سلسلة CLC (كابلات توصيل داخلية صلبة من مادة PTFE)، سلسلة CLD (كابلات اقتصادية منخفضة الفقد، مستقرة الطور)، سلسلة CLE (كابلات صلبة منخفضة الفقد من مادة LDPTFE، مستقرة الطور)، سلسلة CLF (منخفضة الفقد، مستقرة الطور)، سلسلة CLS (مرنة للغاية، منخفضة الفقد، مستقرة الطور)، سلسلة CLG (كابلات فائقة الانحناء)، سلسلة CR (كابلات شبه مرنة)، سلسلة CB (كابلات شبه صلبة)، سلسلة RG (كابلات بمعايير عسكرية)، سلسلة CMR (كابلات منخفضة الفقد)، سلسلة CT (مجموعات كابلات الاختبار)، وCVNA سلسلة (مجموعات كابلات الاختبار). تشمل ترددات التشغيل المدعومة ما يلي: 6 جيجاهرتز، 8-9 جيجاهرتز، 18 جيجاهرتز، 26.5 جيجاهرتز، 40 جيجاهرتز، 50 جيجاهرتز، و67 جيجاهرتز.

ينبغي اختيار أنواع مختلفة من الكابلات لتناسب سيناريوهات التطبيق المختلفة. تُستخدم الكابلات شبه الصلبة وشبه المرنة عادةً لتوصيل المعدات الداخلية، بينما يُوصى باستخدام الكابلات المرنة لتطبيقات الاختبار والقياس. تتكون مجموعة الكابلات من كابل ترددات لاسلكية مزود بموصلات مصممة خصيصًا لكابلات الترددات اللاسلكية المحورية.

لا تتردد في الاتصال بنا في أي وقت إذا كانت لديك أي أسئلة!

رابعاً: المعايير الرئيسية في اختبار كابلات الترددات اللاسلكية

يُعدّ تقييم جودة كابل الاختبار أمرًا بالغ الأهمية لتطبيقات الاختبار؛ إذ يُعتبر ضمان نتائج اختبار متسقة وقابلة للتكرار، والحفاظ على أداء كهربائي موثوق على المدى الطويل، أمرًا بالغ الأهمية. ولتحقيق هذه الغاية، يجب أن تكون تجميعات الكابلات متينة بما يكفي لتحمّل الحركة المتكررة والانحناء والتعرض لظروف بيئية مختلفة، مع الحفاظ في الوقت نفسه على خصائصها الكهربائية الموثوقة.

1. مقاييس الأداء الكهربائي

تُعدّ مقاييس الأداء الكهربائي الاعتبارات الأساسية. وبشكل عام، كلما زاد تردد التشغيل، زادت صرامة متطلبات مواصفات أداء الكابل. وتشمل المقاييس الرئيسية ما يلي:

① نسبة الموجة الموقوفة للجهد (VSWR): كلما اقتربت قيمة VSWR من 1، كان الأداء أفضل؛ فزيادة فقدان الإشارة العائدة تعني دقة أعلى في نظام الاختبار. استقرار VSWR: إن ثبات منحنى VSWR لكابل الاختبار - دون انحراف - أثناء الحركة أو الانحناء يحدد بشكل مباشر مدى اتساق أداء الجهاز قيد الاختبار (DUT).

② استقرار الطور مقابل الانحناء واستقرار السعة مقابل الانحناء: تشير هذه المقاييس بشكل أساسي إلى التغييرات في الطول الكهربائي لمجموعة الكابلات وفقدان الإدخال عند تعرضها لظروف الانحناء أو الالتواء الميكانيكية المحددة.

③ فقد الإدخال: يمكن معايرة فقد الإدخال لكابل الاختبار عند منفذ محلل الشبكة الاتجاهية (VNA)؛ لذا، فهو ليس عاملاً حاسماً يؤثر بشكل مباشر على عملية الاختبار نفسها. يتكون فقد الإدخال لكابل الاختبار بشكل أساسي من ثلاثة مكونات: فقد الموصل، وفقد الكابل، والفقد الناتج عن عدم تطابق المعاوقة.

2. الخصائص الميكانيكية والفيزيائية

يمكن لأساليب التعامل السليمة أن تطيل عمر كابل الاختبار بشكل ملحوظ. أثناء الاستخدام، يجب اتخاذ تدابير الحماية المناسبة؛ يرجى بذل كل جهد ممكن لتجنب قطع الكابل أو خدشه أو إتلافه عن طريق ثنيه بشكل مفرط.

تشمل المقاييس الميكانيكية والفيزيائية الرئيسية ما يلي:

① المرونة: تخضع كابلات الاختبار لمتطلبات عالية نسبياً فيما يتعلق بالمرونة. لا تتحدد المرونة فقط بمادة الغلاف؛ بل إن الاختلافات في التركيب الهيكلي - من الموصل الداخلي والطبقة العازلة والموصل الخارجي إلى مادة الغلاف - تؤثر جميعها على المرونة الإجمالية للكابل.

٢- قوة التثبيت (مقاومة الشد الطولي): أثناء الاستخدام، تتعرض كابلات الاختبار بشكل متكرر لقوى الشد والالتواء. غالبًا ما تنتج المشكلات الشائعة، مثل انقطاع الكابل أو انفصاله عند نقطة اتصاله بالموصل، عن سوء التعامل. علاوة على ذلك، تتميز كابلات الاختبار التي تُظهر قوة تثبيت فائقة عادةً بمواد عالية الجودة في طبقات الحماية المضفرة وتصميمات هيكلية مُحسَّنة في موصلاتها.

٣- عمر دورة الانحناء: يرتبط عدد دورات الانحناء التي يتحملها الكابل قبل تلفه ارتباطًا مباشرًا بجودة تصميمه الهيكلي ومواده المكونة. إذا كان الكابل يفتقر إلى المرونة الكافية للانحناء المتكرر، فإنه يكون عرضة لكسر الموصل المركزي وتشوه الغلاف المضفر.

خامساً: المتطلبات التنظيمية والمعدات المتخصصة

تخضع بعض التطبيقات، مثل تلك المستخدمة في القطاعات العسكرية والحكومية والإلكترونيات الطيرانية والفضاء ومعدات الصناعة، لأنظمة محددة وتفرض متطلبات خاصة فيما يتعلق بأداء الكابلات المحورية. ولا يُسمح باستخدام أي كابل في هذه المجالات إلا إذا استوفى المتطلبات التنظيمية ذات الصلة التي تحددها الهيئات الصناعية والمعايير المجتمعية والوكالات الحكومية. قد تكون هذه المتطلبات معقدة ويصعب حفظها، ولذلك يُعدّ الخبراء في كثير من الأحيان أفضل مرجع لفهم تفاصيلها الدقيقة.

سادساً: العوامل التي يجب مراعاتها عند اختيار تجميعات كابلات الترددات اللاسلكية

عند اختيار مجموعات كابلات الترددات اللاسلكية، من الضروري اتباع نهج شامل يأخذ في الاعتبار عوامل مختلفة.

① حدد موقع نقطة الدائرة المفتوحة ضمن منحنى خصائص الكابل في المجال الزمني. عمليًا، يتضمن ذلك توصيل مجموعة الكابلات - التي تم تركيب موصل مسبقًا في أحد طرفيها - بمنفذ الاختبار الخاص بجهاز تحليل الشبكة.

٢- تعتمد حسابات البيانات والتحليلات اللاحقة على بيانات الطور المُستقاة عند هذا التردد المحدد، بهدف تحقيق محاذاة الطور. ويتم ضمان اتساق الطول أو الطور عن طريق تقليم الطول الفعلي للكابل ميكانيكيًا؛ وتعتمد جدوى هذه العملية على تجانس المادة العازلة للكابل ونطاق تفاوت الطول لمكونات مطابقة الطور المرتبطة به. علاوة على ذلك، يمكن تنفيذ خطوة تقليم الطور باستخدام طرق لا تتطلب فصل الموصل أو قطع الكابل فعليًا.

③ لا يشترط أن يكون طول الكابل المحجوز مساوياً لطول موجة واحدة بالضبط. بعد اتباع إجراءات التجميع الموضحة في الخطوتين الأولى والثانية أعلاه، تقع زوايا طور تجميعات الكابلات عادةً ضمن نطاق توزيع ضيق نسبياً.
